해양 시뮬레이션 장비 (Ocean Simulation Facility)

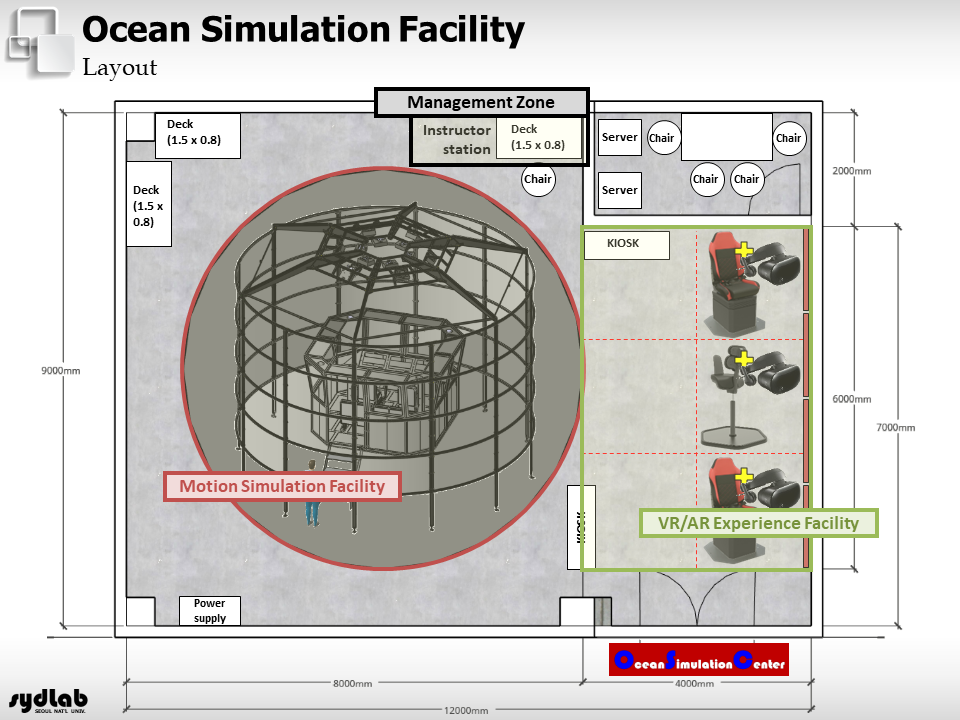

해양 시뮬레이션 장비 개요
(Facility Overview)
본 장비는 해석, 가시화 및 하드웨어가 통합된 시뮬레이션 장비로서 선박 및 해양 구조물의 다양한 시뮬레이션을 수행하기 위해 제작되었습니다. 본 장비는 크게 모션 시뮬레이션 장비와 VR/AR 체험 장비로 나뉩니다. 2018년에 처음 구축되어 현재까지 꾸준히 유지 보수가 진행되고 있습니다. 본 장비는 서울대학교 조선해양공학과 34동 지하 1층에 설치되어 있습니다. 현재 교육과 연구 목적으로 활발히 활용되고 있습니다.
This facility is a simulation platform that integrates analysis, visualization, and hardware, and was developed to perform various simulations of ships and offshore structures. This facility is broadly divided into motion simulation facility and VR/AR experience facility. It was first installed in 2018 and has been undergoing regular maintenance ever since. The facility is installed on the first basement level of Building 34 in the Department of Naval Architecture and Ocean Engineering at Seoul National University. It is currently being actively utilized for educational and research purposes.
모션 시뮬레이션 장비
(Motion Simulation Facility)
모션 시뮬레이션 장비는 VR 플랫폼, 작업 시뮬레이션 플랫폼, 6 자유도 모션 플랫폼으로 구성됩니다. VR 플랫폼은 12개의 LED 빔 프로젝터와 360도 스크린으로 구성되어 선박 및 해양 구조물을 실감나게 가시화합니다. 작업 시뮬레이션 플랫폼은 선박 및 해양 구조물의 조종석을 간단하게 모사한 것으로서 작업자가 탑승하는 공간입니다. 6 자유도 모션 플랫폼은 6개의 피스톤으로 구성된 다관절 장치로 선박 및 해양 구조물의 6 자유도 모션을 재현합니다. 이 3개의 플랫폼이 서로 연계되어 해석, 가시화 및 하드웨어가 통합된 다양한 시뮬레이션이 가능합니다.
The motion simulation facility consists of a VR platform, a Work Simulation Platform, and a 6-DOF Motion Platform. The VR Platform, comprising 12 LED beam projectors and a 360-degree surrounding screen, provides a realistic visualization of ships and offshore structures. The Work Simulation Platform is a simplified replica of the control room of ships and offshore structures, serving as the space where operators are seated. The 6-DOF Motion Platform is a multi-jointed device consisting of six pistons that reproduces the 6 DOF motion of ships and offshore structures. These three platforms are interconnected, enabling a wide range of simulations that integrate analysis, visualization, and hardware.
VR/AR 체험 장비
(VR/AR Experience Facility)
VR/AR 체험 장비는 멀티 비전, 모션 체어, VR 트레드밀, HMD 등으로 구성됩니다. 멀티 비전은 8대의 65인치 LED TV로 구성되어 선박 및 해양 구조물을 실감나게 가시화합니다. 모션 체어는 선박 및 해양 구조물의 3 자유도 모션을 재현합니다. VR 트레드밀은 정해진 위치에서의 작업자의 동작을 실제 움직임으로 표현합니다. HMD (Head-Mounted Display)는 작업자가 착용할 경우 몰입감 높은 VR/AR 화면을 볼 수 있습니다. 이 장비들은 서로 연계되어 해석, 가시화 및 하드웨어가 통합된 다양한 시뮬레이션이 가능합니다.
The VR/AR experience facility consists of a multi-vision system, motion chairs, a VR treadmill, and HMDs (Head-Mounted Displays). The multi-vision system comprises eight 65-inch LED TVs that realistically visualize ships and offshore structures. The motion chairs reproduce the 3-DOF motion of ships and offshore structures. The VR treadmill translates the operator’s movements at a fixed location into actual motion. When worn by the operators, the HMDs provide a highly immersive VR/AR experience. They are interconnected, enabling a wide range of simulations that integrate analysis, visualization, and hardware.
해석-가시화-하드웨어 통합 시뮬레이션
(Integrated Simulation)
해석, 가시화 및 하드웨어가 통합된 시뮬레이션을 활용할 경우, 선박 및 해양 구조물의 설계, 생산 및 운영 과정에서 발생할 수 있는 문제를 사전에 파악해 이를 개선할 수 있습니다. 우리는 복수 크레인을 활용한 블록 턴오버 작업 시뮬레이션 등 조선 해양 분야의 다양한 문제에 통합 시뮬레이션을 적용하기 위해 본 장비를 활용하고 있습니다.
By integrating analysis, visualization, and hardware, simulations can proactively identify and address potential issues that may arise during the design, production, and operation of ships and offshore structures. We are using this facility to apply integrated simulations to various challenges in naval architecture and ocean engineering, including block turnover operations involving multiple cranes.
